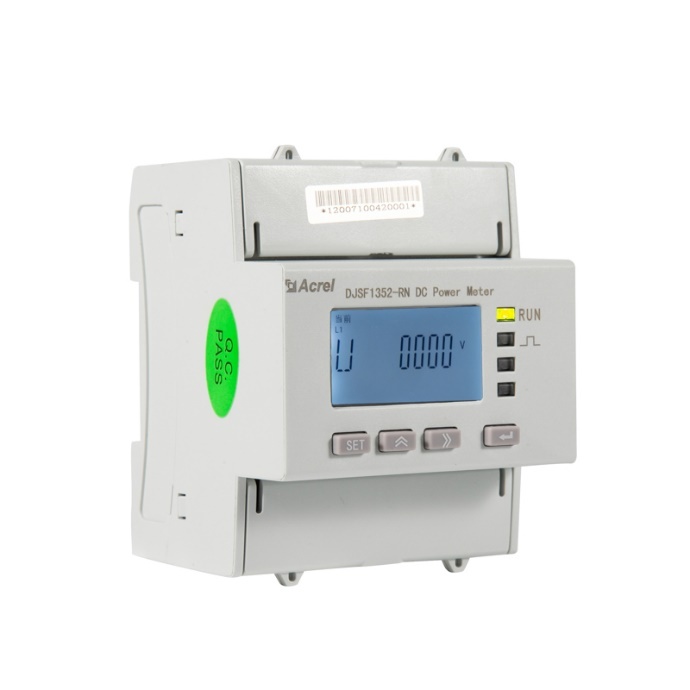

安科瑞直流電能表是用于測量直流電路中電流強度的儀器。當需要測量大電流時，可以在兩個輸入端并聯一定電阻值的低電阻，以擴大范圍。其刻度零點通常放置在刻度盤的左端。

在磁電系統測量機構中，由于可動線圈的導線非常細，電流必須通過游絲，允許通過的電流非常小，從幾微安裝到幾百微安裝，因此其實用價值很小。根據并聯電路的分流原理，要測量大電流，必須增加分流電阻。因此，直流電能表通常由磁電系統測量機構和分流電阻并聯組成。因?yàn)榇烹娤到y(tǒng)電流表只能測量直流電流，所以也叫直流電能表。

常用的直流電能表的選擇與直流電壓表相同。如果使用分流器，分流器必須與電流表一起使用。直流電能表的接線是極性的，電源正極(電流流出的極)必須連接到電流表的+端，電流表的-端連接到電源的負極(電流流入的極)。當直流電能表的極性不明確時，可以使用直流調壓器臨時接入電壓和電流。當指針偏向正確時，接線正確，偏向相反時，正負極(+，-)可以對調連接。直流電能表的連接。

根據量程，直流電能表可分為安培表、毫安表、微安表、符號A、ma和ua。

直流電能表的主要參數：

(1)量程:即滿刻度時的電流值，用Im表示。實驗室常用的直流電能表有時有幾個量程可供選擇。相應地，有兩個以上的接線柱，一個是公共端，另一個標有相應的量程:

(2)內阻:電流表的內阻很小，用來減少測量時電流表上的壓降。

(3)精度等級:根據國家標準，電流表一般分為7個精度等級，不同精度等級的電流表測量結果精度不同。

注意事項:

1)儀表必須與負載串聯，不能并聯，因?yàn)殡娏鞅淼膬?nèi)阻很小，相當于正負極短接，電流大，會損壞電源和電流表。

2)表的正極應連接到電路的正端，負極應連接到電路的負端，否則指針會因反偏而損壞。

3)在選擇儀量程時，指針應盡可能接近滿度值，一般最好在滿度值不低于2/3的區域工作。

4)讀數。確定電流表的一個小格代表多少電流。如果電流表的最右端是3A，表盤上從0到最右端有30個小格，則每個小格代表0.1A。然后看表針向右偏移了多少個小格，用小格乘以每個小格代表的值0.1A，即測量的電流。如果電流表超過20個小格，則表示測量電流為2A。
