摘要：大型公共建筑總面積不足城鎮建筑總面積的4%，但總能耗卻占全國城鎮總耗電量的22%，大型公共建筑單位面積年耗電量達到70～300KWh，為普通居民住宅的10～20倍。公共建筑是節能大戶和節能要點，做好公共建筑節能工作，對促進和帶動全社會節能工作，實現節能減排目標，落實“轉方式、調結構”重大戰略具有重要意義。本文介紹上海東江明珠廣場項目，采用智能電力儀表采集配電現場的各種電參量和開關信號。

關鍵詞：大型公共建筑；ACREL-2000;

1 引言

         相關地方規范要求“建筑能耗監測系統應作為新建建筑設備設施系統的組成部分，列入建設規劃；大唐盛世商務中心項目屬于大型公共建筑，上海能耗監測設計依據主要是《DGJ68-2068-2012》公共建筑用能監測工程技術規范。

2 設計依據

《中華人民共和國節約能源法》

《中華人民共和國審計法》

《中華人民共和國統計法》

《中華人民共和國審計法實施條例》

《中華人民共和國統計法實施細則》

《中華人民共和國計量法》

《中華人民共和國計量法實施細則》

《公共建筑節能設計標準》GB50189-2005

《企業能源審計技術通則》GB17166-1997

《工業企業能源管理導則》G/T 15587-1995

《節能監測技術通則》GB/T 18883-2002

《民用建筑電氣設計規范》JGJ/T16-92

《智能建筑設計標準》GB/T50314-2000

《建筑智能化系統工程設計標準》DB32/181-1998，

《電子計算機機房設計規范》GB50174-93

《電子計算機場地通用規范》GB2887-2000

《外殼防護等級》BG4208 –1993

《建筑物防雷設計規范》GB 50057-94

《電氣裝置安裝工程施工及驗收規范》GBJ232-83

《電氣裝置安裝工程電纜線路施工及驗收規范》GB50168-92

《電磁兼容》GB/T17626-1998

《地區電網數據采集與監控系統通用技術條件》(GB/T 13730-92)

《計算機場地技術條件》(GB 2887)

《低壓配電裝置及線路設計規范》GBJ54-83

《科學技術檔案案卷構成的一般要求》(GB705-88)

《自動化儀表工程施工及驗收規范》GB/50093-2002

《電能計量裝置技術管理規程》DL/T 448—2000

《電力裝置的電測量儀表裝置設計規范》GBJ63-90

《國家機關辦公建筑與大型公建能源審計導則》建設部文件

《DGJ08-2068-2012 公共建筑用能監測系統工程技術規范》上海市文件

《國家機關辦公建筑與大型公建能耗監測系統》數據中心建設與維護技術導則

《關于加強機關辦公建筑與大型公建節能管理工作的實施意見》建科[2007]245號

《民用建筑節能條例》中華人民共和國國務院令

DGJ08-2068-2012 《上海市公共建筑用能監測系統工程技術規范》

GB-T 15587-2008 《工業企業能源管理導則》

《評價企業合理用電技術導則GB》

《企業節能規劃編制通則》

《企業能源審計技術通則-GB》

GBT23331-2009《能源管理體系要求》

GB-50052-2009 《供配電系統設計規范》

u  能耗計量裝置國家及行業標準

DL/T 645-1997       多功能電能表通信規約

DL/T 645-2007       多功能電能表通信規約

CJ/T 188-2004       戶用計量儀表數據傳輸技術條件

GB/T 19582-2008   基于Modbus協議的工業自動化網絡規范

3 項目概況

        本項目包含10kV用戶變配電站共1個商業地庫配電所共2個高壓綜保和58各臺多功能電能表。通過對儀表數據采集、分析、處理，從而通過分析數據，進而提高能源利用效率、有效促進和保障能源管理水平的提升，并在系統節能方面發揮重要作用。

4 系統架構

        原系統主要采用分層分布式計算機網絡結構，現場設備分布為PZ系列電流儀表，通訊采集通過多串口擴展卡，組態軟件運行采集程序。

        現為響應青浦區能耗平臺對大型公建項目能耗數據的采集要求，需要改造該系統，使其能上傳能耗數據至區平臺。

        本項目一方面將原智能電流表改為智能電能表以提供準確的電能數據，一方面對安科瑞Acrel-2000電力監控系統進行升級優化，擁有更多方便物業和業主查詢的功能，再一方面，配置將數據上傳的數據管理機，將能耗數據上傳至區能管部門。

        各類建筑內的能耗數據采集器通過INTERNET遠程傳輸網向能耗監測中心發送數據，其通信協議需符合國際和國家標準。

        在變電所內，將所需計量回路的儀表通過屏蔽雙絞線RVVSP 2*1.0連接至主機，后臺監控主機將數據分類、分項匯總后上傳至區級平臺。

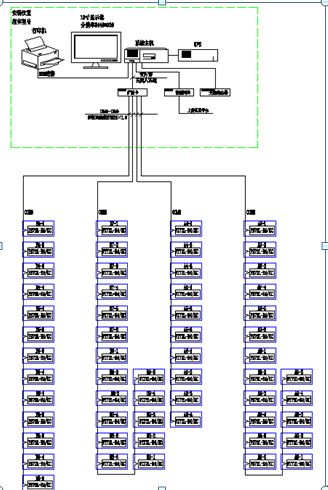

圖1  系統結構圖

4.1 功能特點

        ACREL-2000電力監控系統采用全中文界面，操作簡單方便；運行穩定可靠的特點。點擊相應快捷按鈕即可進入相應的系統功能模塊；系統具有一次系統圖顯示，模擬圖顯示和網絡結構圖顯示；系統具有人機界面友好，顯示數據直觀，方便用戶查閱。

4.2 軟件功能：

4.2.1通訊示意圖

        通訊示意圖為拓撲圖，顯示系統與儀表的通訊是否正常。通過界面模塊顏色的變化來反映整個系統各個監控點位的運行狀態。界面如圖2所示。

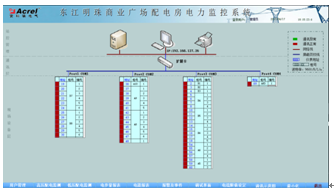

圖2 通訊示意

4.2.2 監測詳圖

        監測詳圖反應了整個系統配電回路名稱，相應的配電體系以及回路的主要電參量。通過實時數據的顯示，直觀反映本項目各個監測回路的運行數據，便于管理者實時了解系統運行狀態。界面如圖3所示。

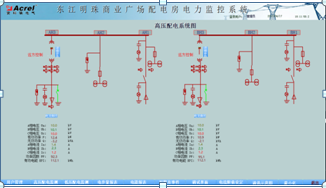

圖3 監測詳圖

4.2.3 參數抄表

        參數報表反映了本項目監測回路的在過去某時間點的運行數據，通過當前或者過去某時間點的實時參量數據反映回路狀態。主要的數據包括：三相電壓，三相電流，電能，有功功率，無功功率，功率補償因數，頻率。界面如圖4所示

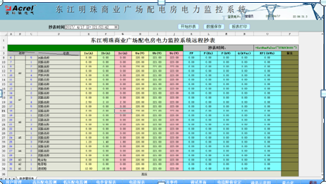

圖4參數抄表

4.2.4 電能報表

        電能報表是對用電量的管理以報表形式呈現，該報表可以實現系統運行期間的任意時間段內的月抄表，日抄表，小時抄表等功能，且可以Excel形式導出或打印。界面如圖5所示。

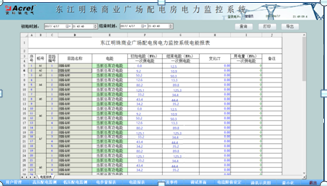

圖5電能報表

4.2.5 曲線界面

        本系統還針對重要回路設計曲線界面，便于維護方后期實時掌握重要回路的運作狀態。界面如圖6所示。

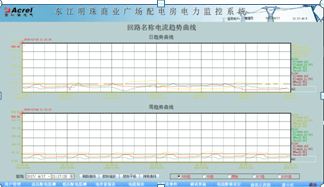

圖6 曲線界面

5 結束語

        建筑配電體系的智能化，透明化等要求，促使市場為其提供相應的解決方案。當前主要是通過在建筑的供配電系統即變電所的進出線節點安裝智能儀表，利用計算機網絡集成技術，為客戶提供遠程抄表、數據存儲、數據處理等服務，幫助客戶實時掌握建筑的用能狀況，實現建筑用能的智能化管理。

大型公共建筑總面積不足城鎮建筑總面積的4%，但總能耗卻占全國城鎮總耗電量的22%，大型公共建筑單位面積年耗電量達到70～300KWh，為普通居民住宅的10～20倍。公共建筑是節能大戶和節能要點，做好上海東江明珠商業廣場的節能工作，對促進和帶動節能工作，實現節能減排目標具有重要意義。
