隨著光伏產業的發展,一些地區的村級變壓器和工業電力變壓器的容量與光伏項目的裝機容量飽和。電網公司要求后光伏并網系統為不可逆流發電系統,是指光伏并網系統產生的電由當?shù)刎?fù)荷消耗,多余的電不允許通過低壓配電變壓器向上級電網反向供電。

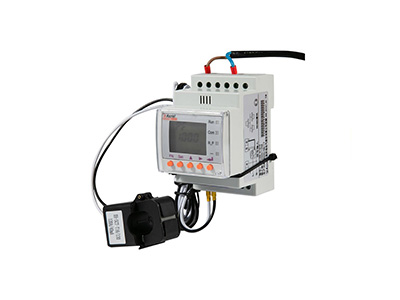

安科瑞防逆流檢測儀表可用于智能光伏采集。當光伏組件產生的直流電轉換為交流電時,會夾雜著直流分量和諧波、三相電流不平衡、輸出功率不確定性等,目前基本沒有采取有效的治理措施。
因此,當發電功率傳輸?shù)焦搽娋W(wǎng)時,會對電網造成諧波污染,容易引起電網電壓波動、閃爍等。如果許多這樣的發電源傳輸?shù)诫娋W(wǎng)上,電網的電能質量就會嚴重下降。因此,這種光伏發電系統需要配備防逆流設施,以防止逆功率的發生。
當光伏發電大于負載所需的功率時,就會產生逆功率。因此,我們需要儀器來判斷。逆變器具有過功率輸出,然后儀器通過RS485通信發出信號與逆變器數據交互,調整逆變器輸出功率,平衡其輸出功率和功耗功率。
在單逆變器系統中,儀器直接與逆變器連接。如果您的變頻器有內置的收入等級表(RGM;變頻器被稱為收入等級變頻器),您可以在RGM的同一總線上連接一個防逆流檢測儀表。
防逆流檢測儀表接線解讀:
1.連接前確認電源已關閉。
2.通過適當?shù)膶?dǎo)管和打開的斷路器,將接地電纜從5針接線板的5針連接到接地端子。
3.用5針接線板連接交流側電線(儀表輸入):
A.將導線通過適當?shù)膶?dǎo)管和打開的敲除器。
b.松開5針接線板上的相應螺釘。
c.將每根交流線連接到相應的螺釘端子(針腳1.2)。確認線條與儀表正面標簽上的符號匹配。
d.將接地連接到針腳5,中性連接到針腳3。
e.擰緊螺釘,確保電線完全插入,不易拔出。
f.將5針接線板插入電表插座中,確保其完全固定在電表中。
4.將CT線連接到4針接線板(塊1):
A.將導線通過適當?shù)膶?dǎo)管和打開的敲除器。
b.根據標簽上打印的點連接藍色和棕色導線:藍色到針腳1/3,棕色到針腳2/4。
C.將4針接線板插入儀表插座中,確保其完全固定在儀表中。
5.將RS485雙絞線連接到4針接線板o(接線板2):
A.將導線通過適當?shù)膶?dǎo)管和打開的敲除器。
b.將導線連接到A+和b端子,并將屏蔽連接到G端子。
C.將4針接線板插入儀表插座中,確保其完全固定在儀表中。
6.將接線板端部的止動塊放回儀表側面。
