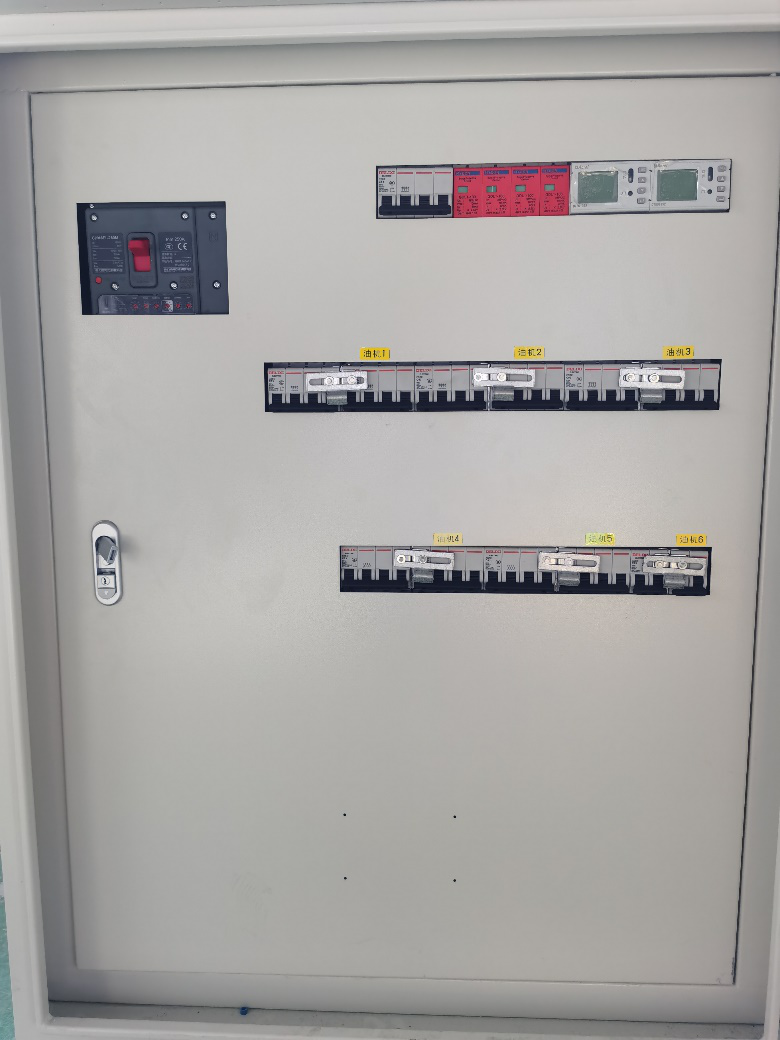

功能:
DTSD1352 - 6S1D系列導軌式多回路電力儀表主要用于多個三相回路的全電參量測量,可同時接入六個三相回路、一個單相回路的電流輸入??芍苯踊蜷g接測量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。
具體功能如下:
N(1、2、3、4)路三相回路全電參量測量,電流互感器外置;
監測三相電壓/電流、零序電流、頻率;
監測三相功率、總功率(有功、無功、視在);
監測三相功率因數、總功率因數;
監測電壓/電流相角、電壓/電流不平衡度;
監測電壓、電流總諧波及2-31分次諧波;
當月和上月的電壓、電流、功率值記錄;
電流、功率需量和實時電流、實時功率需量;
200條事件記錄,記錄DIDO的動作情況;
支持過壓、過流、斷相、DI聯動等報警輸出;
4時區14時段的費率設置;
四象限電能,12個月復費率電能統計;
天四象限和復費率電能凍結,正反向電能計量;
兩路開關量輸入、兩路開關量輸出、RS485通訊、有功脈沖輸出(可切換對應回路)。
表1 DTSD1352 - 6S1D 系列主體技術參數
輔助電源 |
AC/DC 85~265V;功耗≤10VA; |
||
輸入信號 |
頻率 |
45~65Hz; |
|
電壓 |
額定值:AC 3×220V/380V; |
||
過負荷:1.2 倍額定值(連續);2 倍額定值/1 秒; |
|||
功耗:≤ 0.5VA (每路); |
|||
電流 |
額定值:AC 250A 、 100A ;(外置閉口互感器) |
||
過負荷:1.2 倍額定值(連續);10倍額定值/1 秒; |
|||
功耗:≤ 0.5VA(每路); |
|||
測量精度 |
頻率0.05Hz、電壓電流0.5級、有功電能1級、無功電能2級; 2~31次諧波精度:±1%; |
||
功能 |
脈沖輸出 |
輸出方式:集電極開路的光耦脈沖; |
|
通訊 |
RS485接口、Modbus-RTU協議;波特率1200~38400; |
||
開關量
|
輸入 |
干接點輸入,內置電源; |
|
輸出 |
輸出方式:繼電器常開觸點輸出; 觸點容量:AC 250V/3A DC 30V/3A; |
表2 其他技術參數
配置方案
配置方案 |
數量 |
實現功能 |
備注 |
||
儀表 |
DTSD1352-xSyD |
1 |
檢測x個三相回路和y個單相回路的電壓、電流、有功功率、無功功率、功率因數、有功電能、無功電能、復費率電能、電能凍結、2-31次諧波、RS485通訊、LCD顯示等。 |
DTSD1352-xSyD(x、y為回路數) 通訊協議符合YD/T1363相關要求 |
|
互感器 |
三相 互感器 |
AKH-0.66/Z-15Y |
x |
三個互感器為一整體,測量三相回路電流 |
三相回路采用三相互感器時 |
單相 互感器 |
AKH-0.66/W-20Y |
y |
單個互感器,測量單相回路電流 |
單相回路采用單相互感器時 |
|
單相 互感器 |
AKH-0.66/W-20Y |
3x+y |
單個互感器,測量單相回路電流 |
所有回路均采用單相互感器時 |
