在單逆變器系統中，儀表直接與逆變器相連。如果變頻器有一個內置的收入等級表，可以在 RGM 的同一總線上連接一個外部?jī)x表-防逆流檢測儀表。

光伏逆變器在將光伏組件產生的直流電變換成交流電時，會夾雜有直流分量和諧波，三相電流不平衡，輸出功率不確定性等，目前基本沒有采取有效的治理手段，因此，當有發電功率送往公用電網時，就會對電網產生諧波污染，易造成電網電壓波動，閃變等，如果有許多這樣的發電源向電網輸電時，會導致電網電能質量嚴重下降。所以這類光伏發電系統必須配套加裝防逆流檢測儀，來防止逆功率的發生。

安裝防逆流檢測儀表通過 RS485 與變頻器相連。

交流電線規格：1.3 至 2.0 mm 直徑/22-18 AWG 絞合線，600 V，THHN、MTW 或 THWN 型。

RS485 接線規格：電纜類型：至少 3 線屏蔽雙絞線（可使用 4 線電纜）

導線截面積：0.32-0.81 mm 2/24-18 AWG（可使用 5 類電纜）

儀表被視為“連接設備”，需要斷開裝置（斷路器、開關或斷路器）和過電流保護（絲或斷路器）。

儀表消耗 10-30 毫安，因此任何開關、斷路器、絲和/或斷路器的額定值由線規、電源電壓和所需的電流中斷額定值決定。

開關、斷路器或斷路器必須位于儀表附近且易于操作。

使用額定電流小于等于 20A 的斷路器或絲。

當監測多條線路時，使用分組斷路器。

斷路器或絲必須保護標有 L1 和 L2 的電源端子。在極少數中性點有過電流保護的情況下，過電流保護裝置必須同時中斷中性點和不接地導體。

電路保護/斷開系統必須符合所有國家和地方電氣規范。

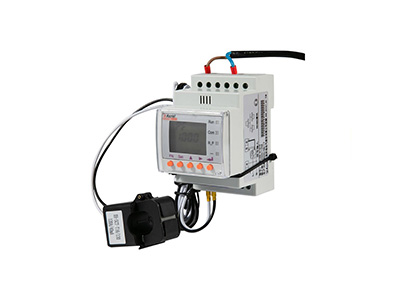

防逆流檢測儀表的安裝和連接要求:

1.安裝儀表

儀表應安裝在配電箱中

將儀表安裝在 35mm 的德國工業標準導軌上。

2.安裝 CTs：

1.合上電流互感器前，關閉交流電源。

2.在待測導體周圍安裝電流互感器。分裂芯電流互感器可在導體周圍打開 3 次安裝。可以在CT 周圍固定尼龍?jiān)鷰?，以防止意外打開。

3.安裝 CT，箭頭指向網格，以便進行消耗或出口測量。電流互感器與電表包裝在一起。
