摘要:
近年來工廠、企業等項目的不斷建設,同時,IT集成化技術、網絡技術、現場總線技術的不斷發展也不斷推動了智能化系統的快速發展。在企業內,水、電、氣是日常運行不可缺少的保障,然而對于管理人員來說,每個月手工抄取各個用戶及設備的能耗讀數卻是非常繁重的工作,需要投入大量的人力和物力。為解決智能化工程對水、電、氣的自動采集、記錄、分析、報表等問題,通過設計一套能耗管理系統,將這些獨立的檢測儀表納入到一個完整的管理平臺,實現對能耗等數據的采集和管理。提升對能耗的管理水平,方便用戶對建筑內能耗的綜合管理。本文介紹南京萬得資訊運營中心智能化工程建筑能耗監測系統項目,通過電力儀表采集現場的用能數據,系統采用現場就地組網的方式,組網后通過光纖通訊并遠傳至后臺,通過Acrel-5000型能耗監測系統實現各配電回路用電監測與管理。
關鍵詞:能耗監測系統;ACREL-5000;南京萬得資訊運營中心智能化工程。
本項目范圍是南京萬得資訊運營中心智能化工程的配電室多功能儀表?,F(xiàn)場配置多功能儀表通過對儀表數據采集、分析、處理,從而通過分析數據,進而提高能源利用效率、促進和保障能源管理水平的提升,并在系統節能方面發揮重要作用。
4 系統架構
安科瑞Acrel-5000能耗分析管理系統根據南京萬得資訊運營中心智能化工程現場實際情況,整體網絡結構采用屏蔽雙絞線直接接至數據采集器將數據上傳至后臺監控主機。該系統主要采用分層分布式計算機網絡結構,如系統結構圖所示:站控管理層、網絡通訊層和現場設備層。其中所有多功能儀表位于塔樓電氣豎井內,所有儀表通過485屏蔽雙絞線鋪設至通訊管理機,通訊管理機通過企業局域網將數據上傳至系統主機從而完成儀表數據的采集并管理。

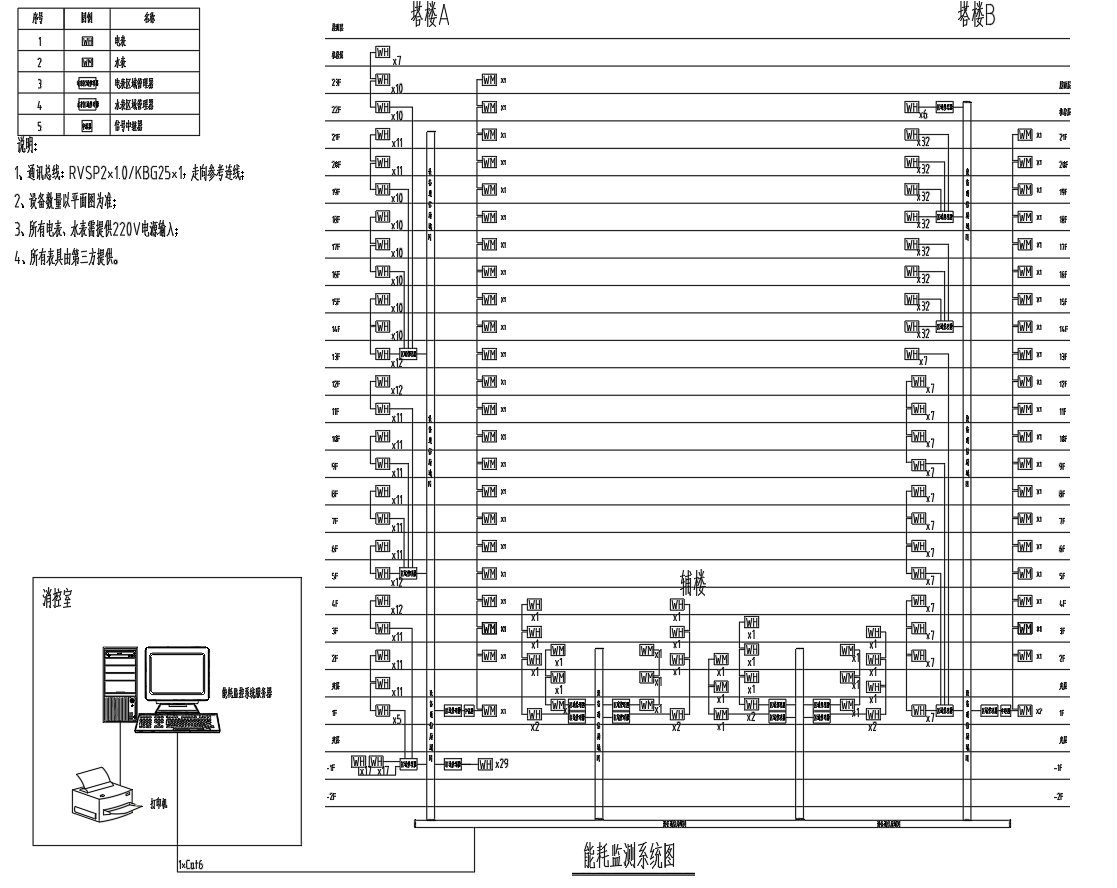

系統結構圖
5 系統軟件模塊

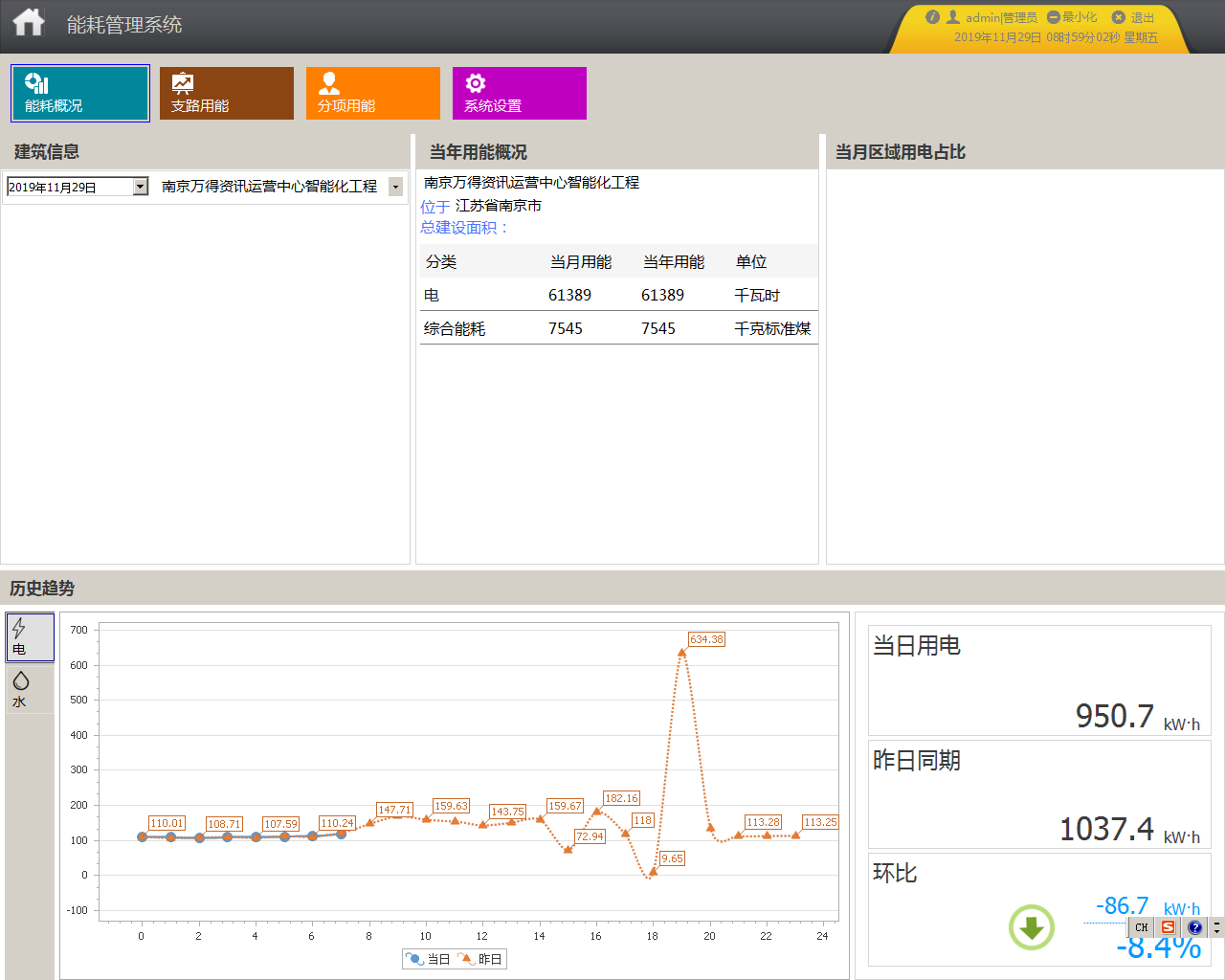

5.1 綜合能耗主界面 主頁面顯示該建筑的建筑圖片,建筑基本信息,建筑當月分項用電餅圖和各種能源的消耗量。根據所選的建筑,對其建筑圖片進行加載,可以選擇時間查看建筑能耗情況,選擇建筑或時間后自動刷新,默認為當天。

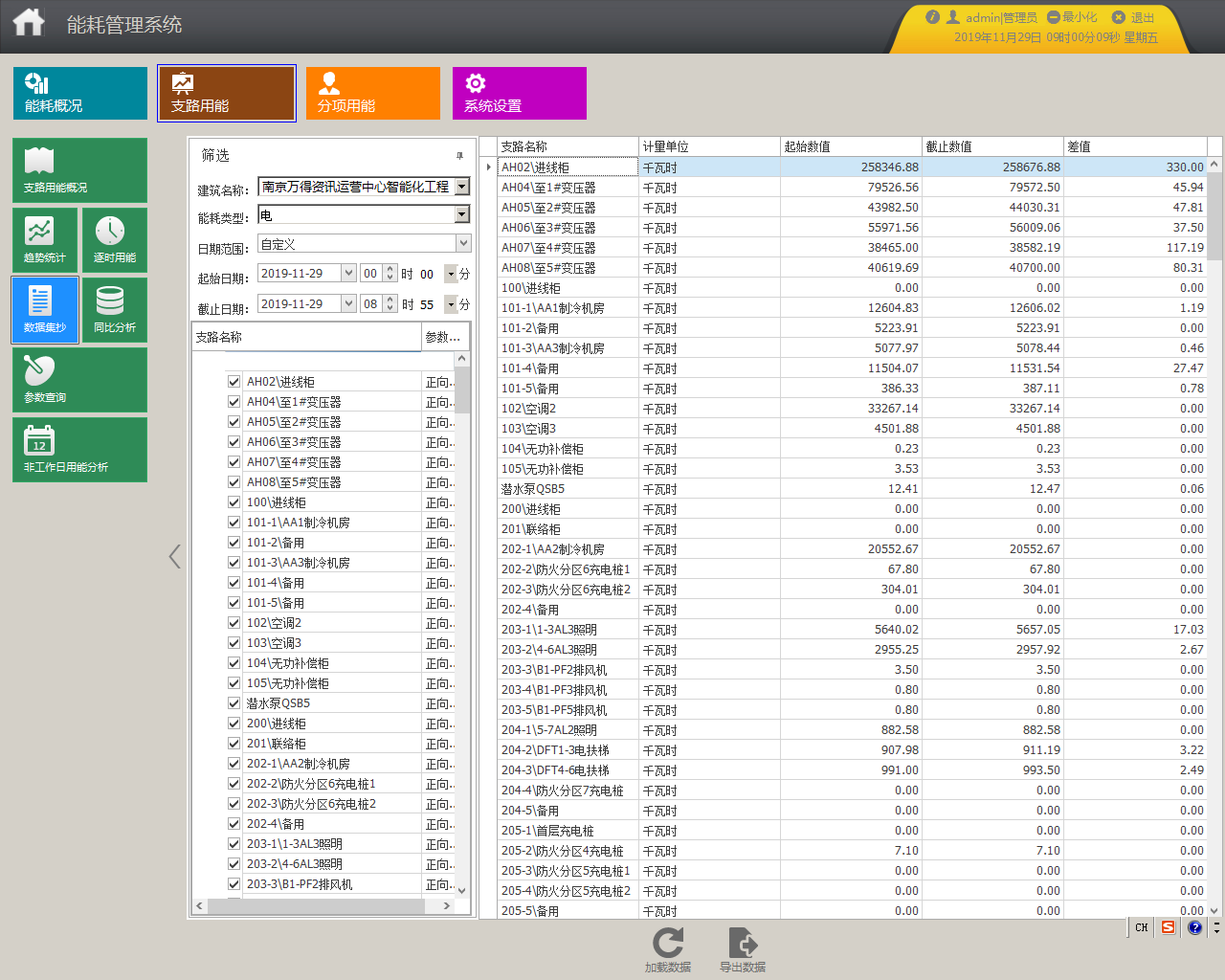

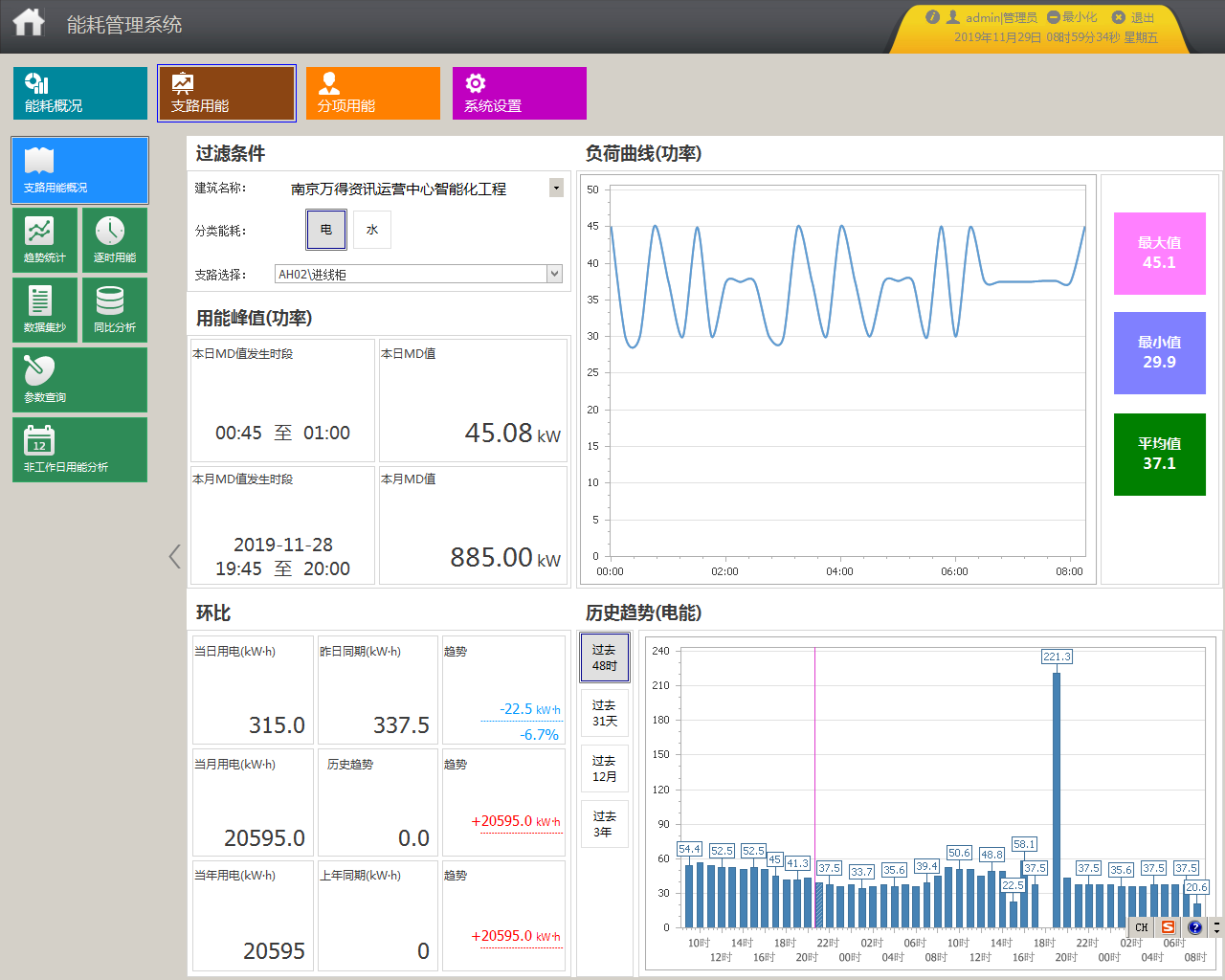

5.2 支路用能 系統可以統計各支路某段時間內逐日、逐周、逐月、逐季、逐年用能。系統可查看各支路用能趨勢,可根據已有的日期或者自定義時間進行查詢,并可以將支路用能顯示合計,以圖表形式顯示。

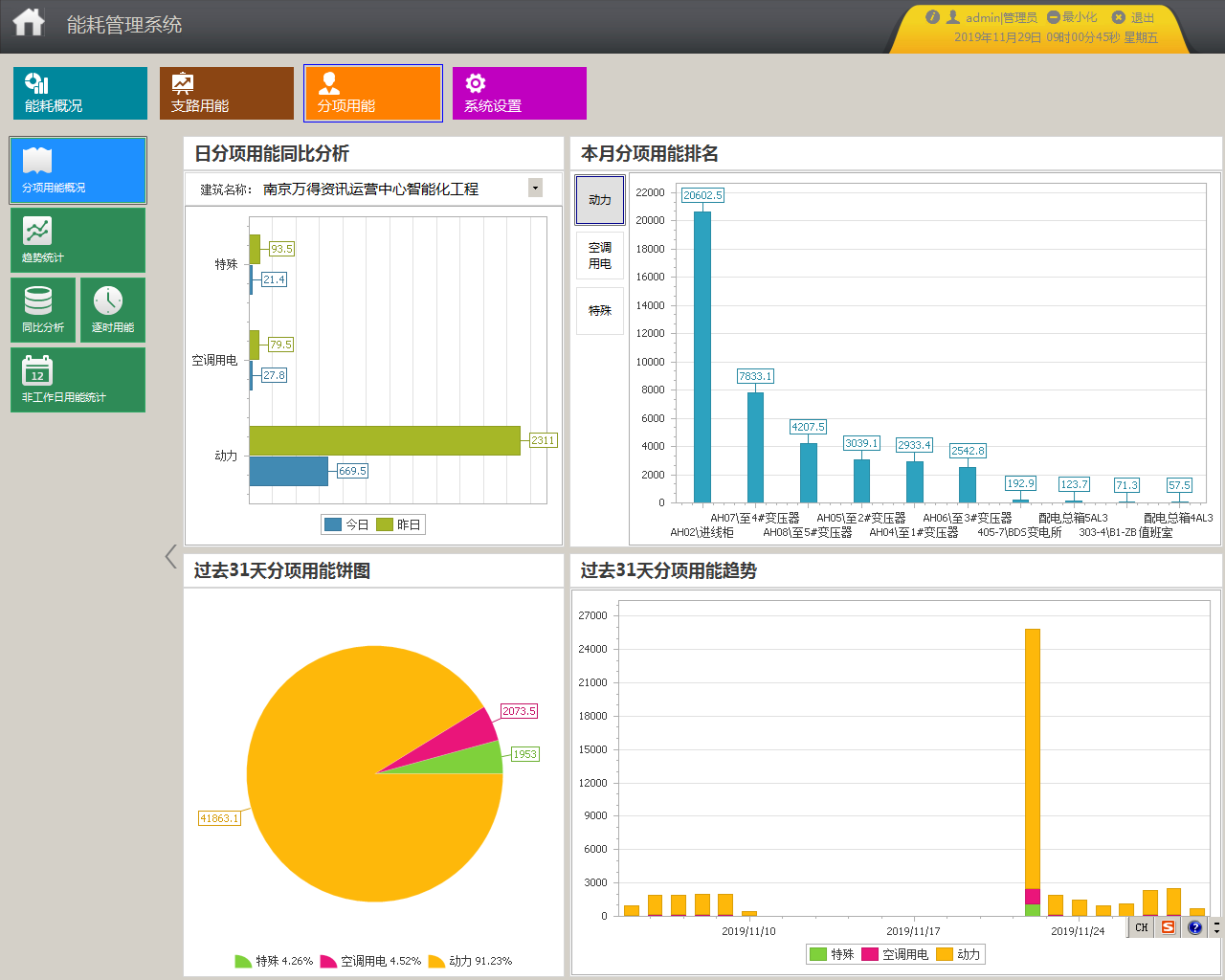

5.3 分項能耗統計 系統可以按照分項進行能耗統計與顯示。其中,日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖(藍色柱表示今日,綠色柱表示昨日);用能餅圖顯示各分項過去31天的用能占比;堆積圖顯示各分項過去31天的能耗趨勢;分項用能排名圖顯示被選中分項對應能耗值排名前10位的支路。
5.4 分項用能報表 系統可以統計各分項某段時間內逐日、逐周、逐月、逐季、逐年用能。可查看分項中各支路用能趨勢,可根據已有的日期或者自定義時間進行查詢,統計數據可導出至Excel。

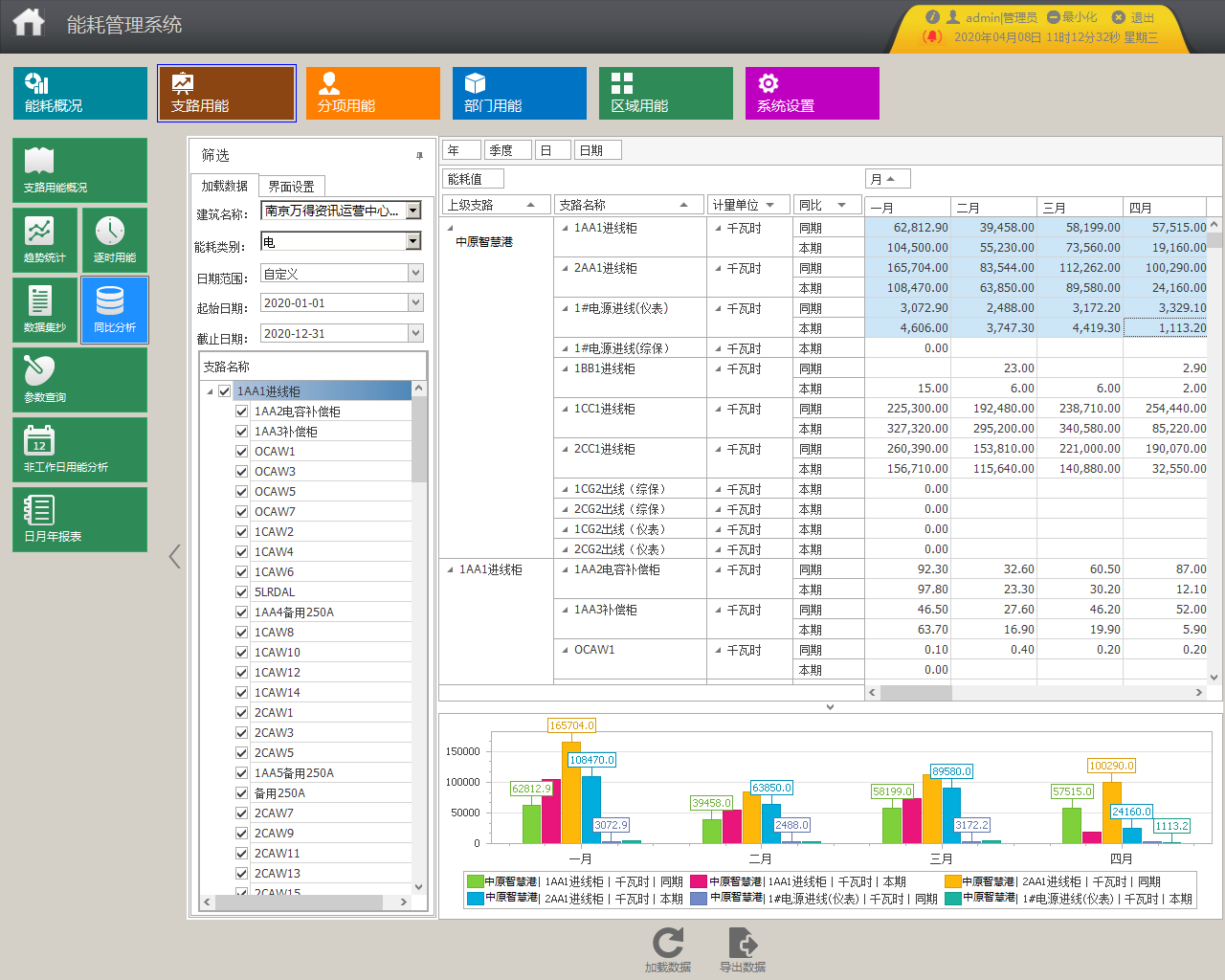

5.5 能耗的同比環比分析 系統可將各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析,檢驗節能效果,根據分析結果執行節能績效考核,以及節能目標的修正。統計各支路當年每月用能及去年同期用能;
6 前景展望
根據運行效果分析,建立典型能耗分析模型,統一分析。
