摘要：本文介紹基于Acrel-2000電力監控軟件和網絡電力儀表而設計實現的一套分散式采集和集中控制管理的配電自動化系統，系統實現了微機在配電室中無人管理的功能，省去了值班人員現場操作的無序性，提高了供電質量和管理水平，具有簡明實用、投資少等優點。

關鍵詞：華潤雪花；電力監控；多功能智能儀表（ DTSF1352/C）；配電室無人值守

0引言

      安科瑞的Acrel-2000型電力監控系統軟件借助了計算機、通訊設備、計量保護裝置等，為系統的實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺。該電力監控系統可以提供“監控一體化”的整體解決方案，主要包括實時歷史數據庫AcrSpace、工業自動化組態軟件AcrControl、電力自動化軟件AcrNetPower等。

      本文以華潤雪花啤酒(大同)有限公司為例，探討電力監控系統在工業現場的應用。

1項目介紹

      華潤雪花啤酒(大同)有限公司作為華潤雪花啤酒(中國)投資有限公司旗下的全資子公司，建成投產后，將生產高、中不同檔次的啤酒，一期工程年設計能力10萬噸，銷售金額近5億元，上交稅收近1億元。項目從2011年5月開工建設，占地面積136208.56平方米，建設規模114996，02平方米，，2012年9月投產，企業員工350余人。

      上海安科瑞電氣股份有限公司于2012年10月承接華潤雪花啤酒（大同）有限公司裝備制造工業園區變電室電力監控系統的設計與實施。

2用戶需求

    本項目為華潤雪花啤酒（大同）有限公司裝備制造工業園區變電室電力監控項目，現場為高壓10kV和0.4KV低壓配電室，共53塊儀表多功能智能儀表（ DTSF1352/C），監控值班室位于變電所隔壁，通過組態軟件Acrel-2000實現對現場儀表的實時監測，并記錄歷史數據自動生成報表，以便查詢。

3設計方案

    現場設備全集中在1個配電室中，業主的電氣值班室就近安排在配電室其中隔壁，本系統監控中心也安置在該值班室中。系統組網采用常見的3層結構，站控管理層、通訊管理層和現場設備層。

  3.1參考標準

  系統的設計滿足以下所列制造和試驗標準：

    JGJ/T 16-92         《民用建筑電氣設計規范》

    GB/J63-90     《電力裝置的電測量儀表裝置設計規范》

    GB/T13730     《地區電網數據采集與監控系統通用技術條件》

    GBJ63-93     《電力裝置電測量儀表裝置設計規程》

    GB2887     《計算站場地技術要求》

    GB/50198-94         《監控系統工程技術規范》

    GB50254/59-96     《電氣裝置安裝工程施工及驗收規范》

    IEC-61131-3         《圖形可編程標準》

 3.2組網結構圖拓撲圖

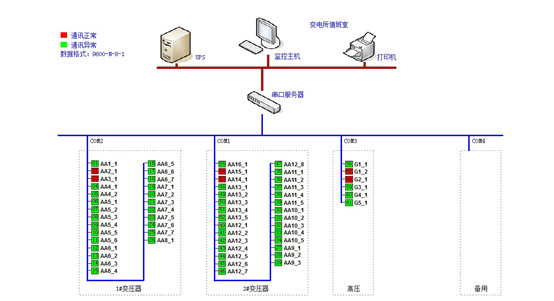

     為滿足配電室統一監控的要求，配電現場安裝的安科瑞公司網絡電力儀表通過屏蔽雙絞線手拉手式相連至后臺主機內的工業串口卡，實現對現場數據的采集，存儲，處理，實時顯示以及歷史查詢,組網結構圖拓撲結構如圖1所示：

圖1

4 系統功能

上位機軟件采用Acrel – 2000電力監控軟件，通過軟件進行設備配置、數據庫變量配置、界面設計等，完成了在上位機軟件監控及電力監控的功能。

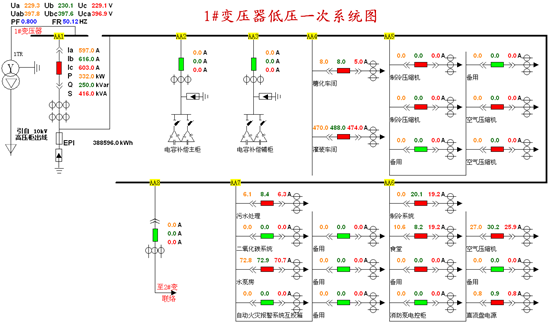

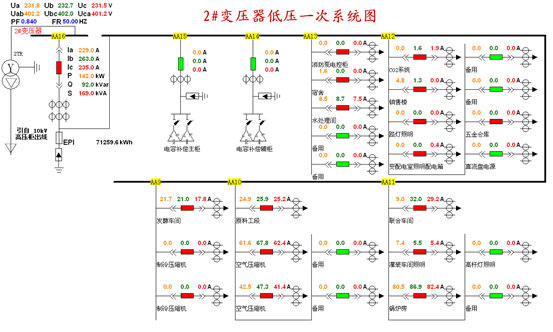

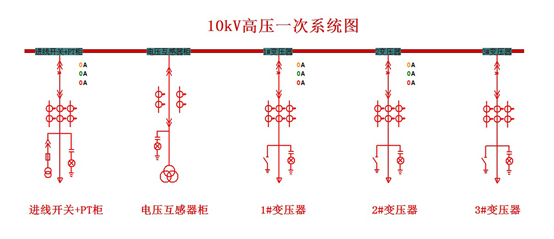

4.2配電系統一次示意圖： 10kV和0.4kV配電室配電回路運行狀態使用一次圖形式顯示回路的電壓，三相電流、有功無功功率、功率因數和頻率，界面如下圖2、3、4所示：

圖2

 圖3

圖4

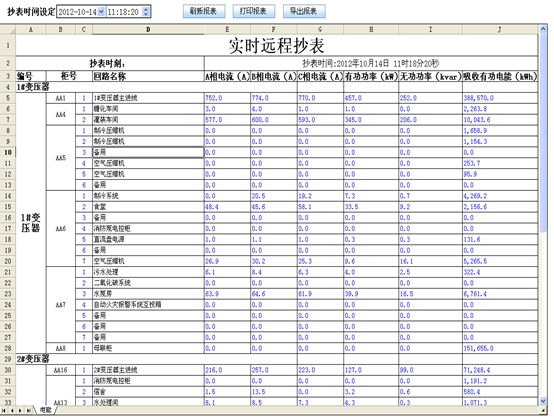

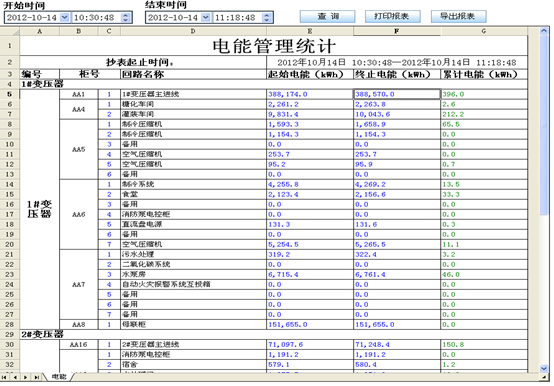

     4.3報表功能：通過報表功能可以查詢?nèi)我鈺r刻回路的全常規電參量數據、回路的用電量。用戶主要關注的是用電量報表，用電量報表用于電費計量以及與核對后進行成本核算，如下圖5、6所示；

 圖5

圖6

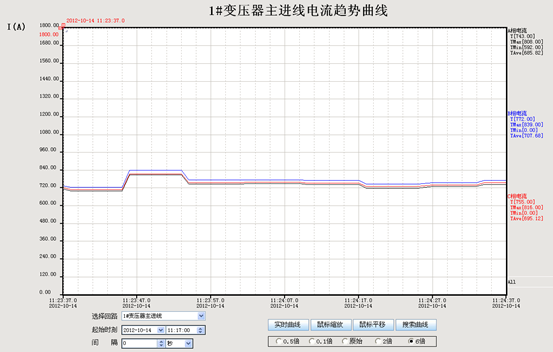

4.4趨勢曲線：Acrel-2000電力監控系統提供了實時曲線和歷史趨勢兩種曲線的分析界面，通過調用回路實時曲線界面分析該回路的負荷運行狀況；如通過調用某配出回路的實時曲線可分析該回路的電氣設備所引起的信號波動情況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢，方便工程人員對監測的配電網絡進行質量分析，如下圖7所示：

圖7

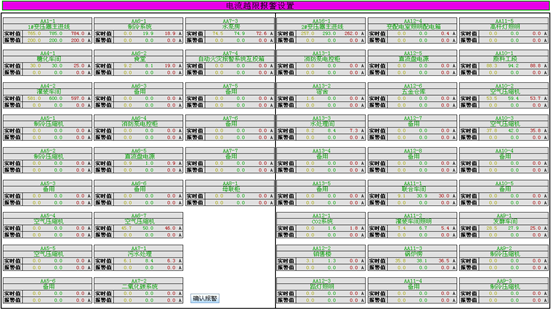

4.5 電流越限報警設置：電力監控系統定義了電流越限報警設置界面，用戶根據各個回路現場線纜的橫截面（粗細）決定設定電流預警值，避免電流過大造成用電事故發生。如下圖8所示：

圖8

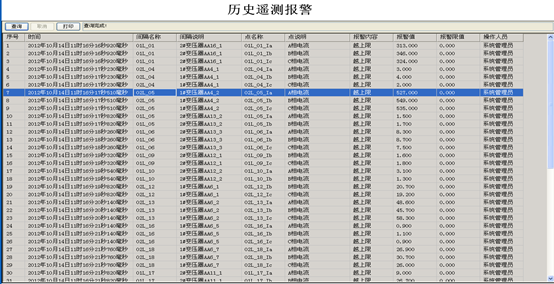

4.5 報警提示和查詢界面：電力監控系統實時和歷史報警界面，實時報警會彈出報警窗口提示，歷史報警通過查詢得出，如下圖9、10所示：

圖9

圖10

5 運行效果

      隨著社會的發展及電力的廣泛應用，智能電力監控系統已成為造船業必然選擇，Acrel-2000電力監控系統完成以后，減少了電氣值班人員，實現了現場信息的實時監測；通過報警窗口的應用，消除了電氣故障，遠程的遙控操作，使值班人員更加安全，整套工作的實施也更加人性化。

6 結束語

      本文以Acrel-2000智能電力監控系統的三層網絡拓撲結構為核心，分析了網絡拓撲結構的選型，以及Acrel-2000電力監控系統的功能和性能指標。在電力監控系統中，配置網絡電力儀表具有實施簡明、投資少等顯著優點，可以方便和實時地監控配電系統的運行狀態，對現場的用電設備進行統一管理，免去工作人員到現場記錄的繁瑣工作，系統對用電設備的歷史運行數據和狀態進行管理分析，便于維護人員明確設備狀況，制定詳細的設備維護計劃，減少工作人員，提高效率。同時，根據建立的電能計量體系，可以了解、分析總體能耗，提出降耗計劃，采取節能降耗措施，逐步提高用電效率。
