【摘要】介紹了安科瑞精密配電列頭柜在某大型數據中心的應用情況，展示了安科瑞精密配電列頭柜在數據中心機房末端配電的應用可能性。

【關鍵詞】數據中心；智能監控系統；列頭柜；多回路監控；

 一、項目概述

該數據中心自建了110KV變電所作為總進線，規劃占地超3萬平方米，一期建筑面積達到1.5萬平方米，設計總?cè)萘窟_(dá)到20萬KVA。機房采用國際T3+/國內A級標準建設（2N），可容納不超過1.5萬個機柜，一期工程包含了2個高壓變配電室，3個低壓變配電室，5個電池室，5個常規數據機房和2個運營商數據機房，共計擁有70面列頭柜，33臺精密空調。

該項目數據機房應用了我司AMC100系列精密配電列頭柜，這是一款針對數據中心機房能源末端，綜合采集所有能源數據的智能配電柜。能夠?yàn)榻K端能源監測系統提供高精度測量數據，通過顯示單元，實時反映機房的it設備的能耗情況，并能夠?qū)?shù)據上傳至后臺監控系統，為客戶提供用能調整依據。

二、應用方案

此精密配電列頭柜由人機HMI觸摸屏，主路進線采集監測模塊，支路電參量采集模塊，以及可選配的無源開關狀態采集模塊組成，還可配合現場的測溫傳感器，電流互感器，霍爾傳感器，組成一套用于精密配電柜的解決方案。

直流一進一出：

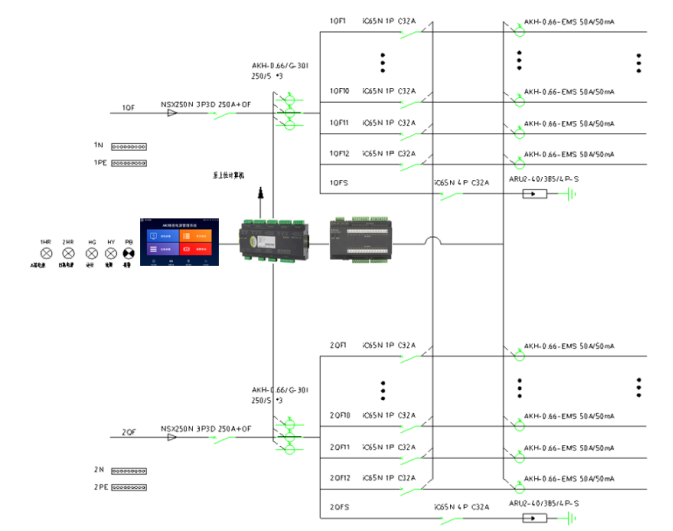

交流兩進兩出：

三、現場圖片

數據機房

機房列頭柜

機房列頭柜

四、功能特點

4.1精密配電列頭柜的功能：

精密配電列頭柜是一款針對數據中心機房能源末端，綜合采集所有能源數據的智能配電柜。為終端能源監測系統提供高精度測量數據，通過顯示單元，實時反映電能質量數據，并通過 RS485 通訊將數據上傳至后臺環境監控系統，以達到對整個配電系統的實時監控和運行質量的管理。幫助用戶優化網絡數據中心，加強能耗管理，提高服務器機架運行效率。其主要運用于電信、金融、政府、IT等數據中心或工業企業等重要客戶，為網絡服務器等重要設備提供電力分配，配電回路保護、計量、管理與計算機接地等服務。

4.2精密配電列頭柜的特點：

4.2.1精密列頭柜采用了安科瑞研發的 AMC100 系列多回路監控裝置，它既可以測量進線側三相電流、電壓、有功功率、無功功率、視在功率、功率因素、頻率等，還可以同時監測出多路支路電流、電壓、有功功率、功率因素。同時，可顯示累積的有功電能和增量電能，監測了系統運行的各項參數，并通過 HMI 綜合顯示，降低了對配電柜空間的占用，提高了配電柜的容積率；

4.2.2精密列頭柜除了電能管理之外，還具有運行管理和安全管理的功能，提高了整個配電系統的可靠性、降低了風險；

4.2.3精密列頭柜支持較多的回路，空間利用率高，減少了占地面積；

4.2.4安科瑞專門研發了精密配電管理系統軟件，有了這套管理軟件，用戶可以通過數據中心后臺管理系統對兩者進行遠程訪問，實現電參量值、開關狀態、零地電壓和漏電流等數據實時監控；還可以實現越限告警、數據上傳等功能。故障信息由本地存儲，可保存不少于 5000 條的歷史記錄與故障信息，易于查詢和故障分析；

4.2.5人機界面在配電柜前面板上，包括以下部分：

7 寸或 10 寸 LCD 顯示屏，中英文顯示界面；

系統運行狀態指示燈、蜂鳴器；

必要的功能按鍵用來選擇各種系統參數、瀏覽及讀取各種系統信息等；

為確保系統安全，LCD 支持密碼保護。

4.3技術參數



五、觸摸屏界面

AMC精密電源管理系統主界面

AMC精密電源管理系統主路進線界面

 AMC精密電源管理系統主路出線界面

 六、資質文件

 七、結語

2020年9月，中國提出二氧化碳排放力爭在2030年前達到峰值，努力爭取2060年前實現碳中和的目標，2020年12月，經濟工作會議把做好碳達峰、碳中和工作列為2021年八項主要任務之一，即為“30·60"雙碳目標。據國網能源研究院有限公司預測，我國數據中心整體用電量到2030年將突破4000億千瓦時，占全社會用電量的比重將升至3.7%。

數據中心建設近幾年越來越受到國家重視，是新基建有序運行的基礎保障，被視為“新基建的基礎設施"。在“十四五"規劃和2035年遠景目標綱要，第十一章中明確指出，“加快構建全國一體化大數據中心體系，強化算力統籌智能調度，建設若干國家樞紐節點和大數據中心集群"。

我司順應時代浪潮推出精密配電列頭柜，針對數據中心機房能源末端，綜合采集所有能源數據。為終端能源監測系統提供高精度測量數據，通過顯示單元，實時反映電能質量數據，并通過 RS485 通訊將數據上傳至后臺環境監控系統，以達到對整個配電系統的實時監控和運行質量的管理，滿足絕大多數數據中心的需求。
