??摘 要：船舶電力系統采用交流三相三線制絕緣系統，這種系統的優點是當某相對地短路時不會出現短路跳閘而導致供電中斷，從而保證了船舶供電的連續性和可靠性。隨著現代船舶電力系統容量不斷擴大，電力網絡越來越復雜和密集，同時船舶的實際環境，如溫度、濕度、鹽霧、霉菌等條件比較惡劣，使得電力系統絕緣故障的發生率較高，并由此引發的火災和相間短路的嚴重事故屢見不鮮。長期以來，限于技術手段，難以對絕緣狀態實時監測,且一旦出現故障。對絕緣故障點的定位(查找)只能依靠人工對數百條負載支路逐條斷電來實現，嚴重破壞了供電連續性。由此可見,電力系統絕緣狀態的實時監測對船舶電力系統供電的安全性和連續性具有十分重要的意義。

??關鍵詞：三相三線制；絕緣系統；IT配電系統；不接地系統；船舶；絕緣監測；

??0 行業背景

??隨著我國經濟的飛速發展，各國船運貿易隨之?dāng)U大，各種游艇，游船娛樂設施增多。傳統船舶電力系統采用交流三相三線制絕緣系統，這種系統的優點是當某相對地短路時不會出現短路跳閘而導致供電中斷，從而保證了船舶供電的連續性和可靠性?，F(xiàn)代船舶電力系統容量不斷擴大，電力網絡越來越復雜和密集，同時船舶的實際環境，如溫度、濕度、鹽霧、霉菌等條件比較惡劣，使得電力系統絕緣故障的發生率較高，并由此引發的火災和相間短路的嚴重事故屢見不鮮。長期以來，限于技術手段，難以對絕緣狀態實時監測,且一旦出現故障。對絕緣故障點的定位(查找)只能依靠人工對數百條負載支路逐條斷電來實現，嚴重破壞了供電連續性。由此可見,電力系統絕緣狀態的實時監測對船舶電力系統供電的安全性和連續性具有十分重要的意義。

??本文介紹玻璃廠，鋼鐵廠等工廠中絕緣監測的解決方案。

??1 方案介紹

??本方案針對小型游艇，客船等小型船舶，推薦使用絕緣監測儀監測系統相線對地的絕緣狀況，當系統絕緣性能下降或者發生單相接地故障時，及時報警。報警信號通過RS485總線上傳到Acrel-2000L/A絕緣監測系統設備，該設備可以查看整個系統的一次接線圖，遠程設置參數，報警信息查看，曲線查看。

??2 產品介紹

??AIM-T300絕緣監測儀用于監測IT配電系統（不接地系統）對地絕緣狀況。 產品集成度高，體積小巧，安裝方便，集智能化、數字化、網絡化于一身。具有測量范圍廣、反應速度快、允許系統泄漏電容大等特點。同時其擁有豐富的功能，絕緣故障預警、故障報警、事件記錄、參數自由設置。

??Acrel-2000L/A絕緣監測系統設備可以安裝在船長室或者監控室內，遠程查看絕緣監測儀的運行狀況，當發生報警信號，會及時通知相關人員進行排查。

??3 功能介紹

??具有對被監測IT系統對地絕緣電阻監測、故障預警及報警功能；

??繼電器報警輸出、LED報警輸出等多種故障指示功能；

??采用先進的現場總線通訊技術，可與上位機管理終端通訊，實時在線監控IT系統和離線監測電機的絕緣狀況；

??具有故障事件記錄功能，能夠記錄故障發生的時間和故障類型，方便操作人員分析系統運行狀況，及時排除故障；

??應用范圍廣，適用于交流、直流以及交直流混合IT系統以及非IT的電機絕緣監測；

??自檢功能?？梢绘I實現儀表硬件電路的故障自檢；

??斷線監測功能。實時監測PE/KE功能接地線連線狀況；

??手動/自動復位自由選擇；

??測量范圍廣、允許系統泄漏電容大。

??4 技術指標

??AIM-T300絕緣監測儀技術指標

?

??5接線原理

??6 系統介紹

??現場所有AIM-T300儀表通過總線接入Acrel-2000L/A系統設備，系統設備適用于1kV及以下低壓配電系統。該設備可以集中采集監測顯示絕緣監測儀的數據，實現頂多8個絕緣監測儀的數據，并且實時記錄告警信息和曲線查詢。

??設備采用金屬壁掛箱，內部集成采集元件，防護等級為IP65。安裝方便簡單，工作可靠，適用于多種工業場合。

??系統拓?fù)鋱D如下圖所示：

??系統設備包含回路監測，參數設置，報警記錄，曲線查看，權限管理等功能。系統啟動畫面如下：

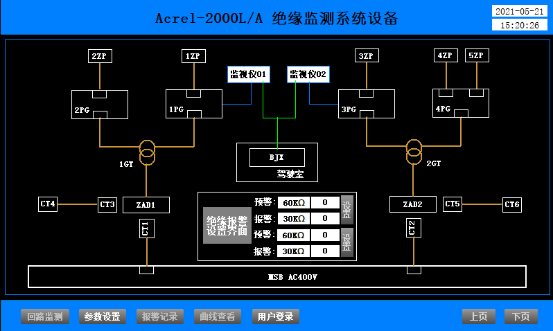

??回路監測可以顯示現場的一次系統圖，可以直觀的顯示配電情況。如下圖所示

??參數設置需要登錄用戶，點擊用戶登錄按鈕，顯示用戶登錄界面，點擊登錄用戶，輸入密碼后確認，界面顯示當前用戶名。

??進入用戶登錄界面后，可以直接查看版本信息，用于自查記錄

??登錄用戶后可以設置參數，用戶可以自行設置絕緣預警和報警的值。

??報警記錄可以查看設備運行期間所有的報警記錄，方便用戶根據報警信息排查故障。

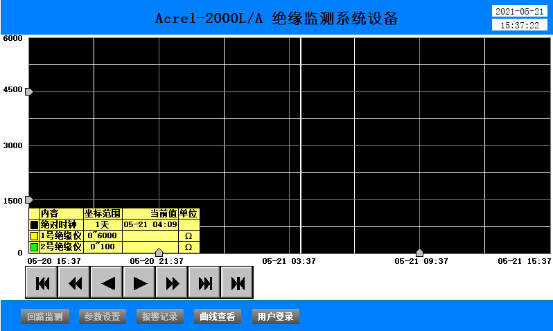

??曲線查看可以查看設備運行期間所有的絕緣阻值情況，可以查看絕緣阻值的變化趨勢。用以判斷系統是否有絕緣降低的隱患。

??系統設備設置權限管理，參數設置需要登錄才能設置，如果沒有登錄，將會彈出告警。

??7 結語

??AIM-T300絕緣監測儀能夠監測船舶配電系統的絕緣狀況。

??Acrel-2000L/A絕緣監測系統設備可以集中采集監測顯示絕緣監測儀的數據，實現頂多8個絕緣監測儀的數據，并且實時記錄告警信息和曲線查詢。為設備的安全運行提供有用的防護。給現場工作人員絕緣檢測提供了很大的便利，為游艇船舶生產和檢查提供有力的支持。
