摘要：大公共建筑是節能大戶和節能要點，做好公共建筑節能工作，對促進和帶動全社會節能工作，實現節能減排目標，落實“轉方式、調結構”重大戰略具有重要意義。本文介紹東營市華凌大廈綜合建筑，采用智能電力儀表采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-5000型建筑能耗監測系統實現配電回路用電及現場的燃氣表，流量計等的實時監控。

關鍵詞：大型公共建筑；能耗監測系統；ACREL-5000;

1 引言

      大力開展綠色建筑行動，以綠色、循環、低碳理念指導城鄉建設，有利于提高資源能源使用效率，緩解資源能源供需緊張矛盾；有利于降低社會總能耗，減少污染物排放，確保完成節能減排任務;有利于促進建筑產業優化升級，培育節能環保、新能源等戰略性新興產業;有利于提高建筑舒服性、健康性，改善群眾生產生活條件。各級、各部門要把開展綠色建筑行動作為大力推進文明建設的重要內容，進一步增強責任感和緊迫感，統籌規劃，狠抓落實，推動城鄉建設走上綠色、循環、低碳的科學發展軌道，促進經濟社會協調、可持續發展。

2 設計依據

GB-T 15587-2008 《工業企業能源管理導則》

《評價企業合理用電技術導則GB》

《企業節能規劃編制通則》

《企業能源審計技術通則-GB》

GBT23331-2009《能源管理體系要求》

GB-50052-2009 《供配電系統設計規范》能耗計量裝置國家及行業標準

DL/T 645-1997       多功能電能表通信規約

DL/T 645-2007       多功能電能表通信規約

CJ/T 188-2004       戶用計量儀表數據傳輸技術條件

GB/T 19582-2008     基于Modbus協議的工業自動化網絡規范

3 項目概況

      東營市華凌大廈建筑面積3.6萬平方米,主要是將涉及企業和市民服務的相關職能和資源進行整合,打造成集“政務服務、企業服務、人社服務、社會管理”等四大平臺于一體的綜合服務型機構,讓群眾“進一家門、辦百家事”。

      項目中現場設備位于東營市華凌大廈辦公樓，需要將電表納入監控范圍，對電能消耗的情況進行監管，隨時掌握能耗情況，提高節能意識。

4 系統架構

      安科瑞Acrel-5000建筑能耗分析管理系統以工作站主機、通訊設備、測控單元為基本工具，為大型公共建筑的實時數據采集、開關狀態監測及遠程管理與控制提供了基礎平臺，它可以和檢測、控制設備構成任意復雜的監控系統。該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：東營市華凌大廈項目能耗系統站控管理層及網絡通訊層?，F(xiàn)場共有84只多功能電力儀表。

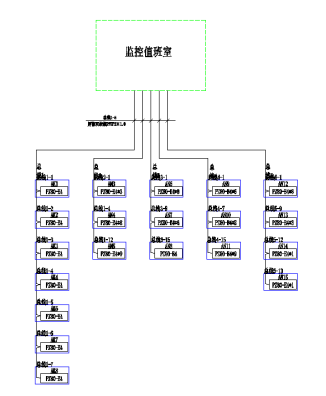

系統結構圖

6 系統軟件模塊

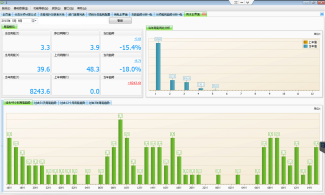

綜合能耗主界面

反映建筑物當年用能各分類能耗和折算為標準煤的綜合能耗，并計算得到單位面積能耗；

通過表計計量的主要為電能消耗，界面下方顯示電能的當日逐時用能曲線；單擊每個分類能耗的上部區域，可跳轉到該分類能耗的用能分析主界面；

可通過下拉框切換建筑物，建筑物圖片可根據項目要求替換；

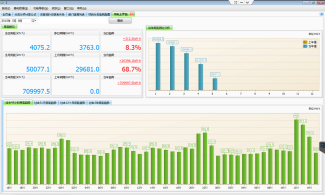

分類能耗主界面

反映某分類能耗（例如電）當日及昨日同期、當月及上月同期、當年及上年同期的用能及對比，增長百分比及增加值；

反映某分類能耗過去48小時、過去31天、過去12個月、過去3年的用能趨勢；

反映某分項能耗的當月用能餅圖；

反映某分類能耗當年各月用能同比分析圖；

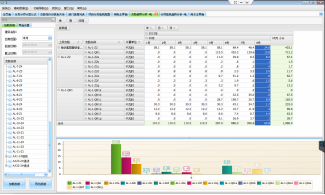

分類能耗支路用能統計報表

可靈活選擇支路，并統計某段時間內支路用能的日、月、周、季、年用能；

通過透視表功能強大，用戶可進行多種數據統計，并對數據進行組合排序；

統計數據可通過柱狀圖、點線圖、堆積圖、餅圖等多種圖表展示；

統計數據可導出至Excel；

分類能耗支路非工作日用能

統計對各支路工作日和非工作日用能，非工作日可通過系統靈活設置

統計數據可導出至Excel；

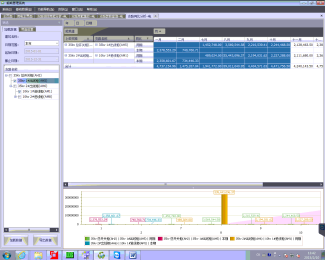

分類能耗支路同比分析

統計各支路當年每月用能及去年同期用能；

分類能耗支路用能集抄

查詢各支路任意兩個時間的表計讀數，并計算出差值；

時間精度到分鐘；

分類能耗支路分時段用能趨勢分析

可查詢任一支路某段時間內的用能參數（例如電壓、電流、功率、功率因數等），具體可查詢的參數與安裝的儀表和系統配置有關，查詢時不可跨月；

數據以圖表或表格的形式顯示，圖表可通過鼠標操作放大、縮小、移動；可對數據進行排序；

數據可導出至Excel;

配置選項

      依照相關技術規范配置建筑物的基本信息，例如：建筑功能、建筑面積、空調面積、建筑地址等，其中建筑面積等信息將用能單位面積能耗分析；

      配置項目中使用的儀表的類型、型號、生產廠家等基本信息，并添加該型儀表所能提供的監測參數信息，此處配置情況影響能耗統計、分時段用能統計、參數查詢功能；

      配置項目中使用到的所有計量儀表，保存計量儀表的地址、變比、對應的采集器、代碼、監測回路的名稱等信息；

      配置分項能耗統計時涉及到的計量表計、所占比例、運算方式等信息，可根據項目情況靈活配置，此處配置信息將影響各分類能耗分項用能分析小模塊中的功能；

      配置各部門用能對應的計量儀表、運算方式、所占比例以及部門用能計劃，完成此項配置后將啟用部門能耗分析功能模塊；

      配置建筑物中某用能區域對應的計量儀表、運算方式、所占比例，完成此項配置后將啟用區域能耗分析功能模塊

7 前景展望

      根據東營市華凌大廈能耗運行效果分析，建立典型能耗分析模型，統一分析。

1. 建立建筑能耗計量體系，把脈建筑能耗，發現能耗黑幕，節能改造更有針對性，同時通過計量收費、績效考核等管理措施鞏固節能改造成果。
2. 選擇節能設備。
3. 再好的節能設備，管不住浪費也無法發揮節能效果，通過增加自動化節能設備，制定設備運行策略，減少人為干預，集中管控，使節能設備正在實現節能。

8 結束語

      大型公共建筑總面積不足城鎮建筑總面積的4%，但總能耗卻占全國城鎮總耗電量的22%，大型公共建筑單位面積年耗電量達到70～300KWh，為普通居民住宅的10～20倍。公共建筑是節能大戶和節能要點，做好東營市華凌大廈的節能工作，對促進和帶動節能工作，實現節能減排目標具有重要意義。
